MQW流化床气流粉碎机
【工作原理】

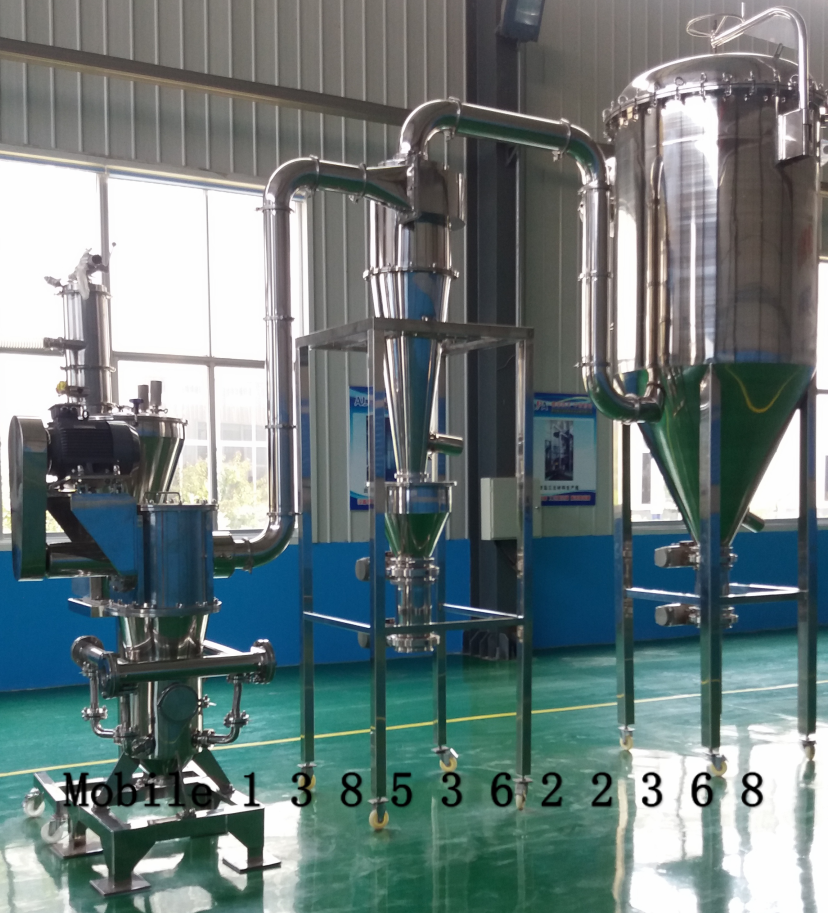

气流粉碎机与旋风分离器、除尘器、引风机组成一整套粉碎系统。压缩空气经过滤干燥 后，通过拉瓦尔喷嘴高速喷射入粉碎腔，在多股高压气流的交汇点处物料 被反复碰撞、磨擦、剪切而粉碎，粉碎后的物料在风机抽力作用下随上升气流运动至分级区，在高速旋转的分级涡轮产生的强大离心力作用下，使粗细物料分离，符 合粒度要求的细颗粒通过分级轮进入旋风分离器和除尘器收集，粗颗粒下降至粉碎区继续粉碎。
【性能特点】
适合于莫氏硬度9以下的各种物料的干法粉碎，尤其适合于高硬度、高纯度和高附加值物料的粉碎。 产品粒度D97：2－150微米之间可调，粒形好，粒度分布窄。 低温无介质粉碎，尤其适合于热敏性、低熔点、含糖份及挥发性物料的粉碎。 粉碎过程依靠物料自身之间的碰撞来完成，有别于机械粉碎依靠刀片或锤头等对物料的冲击粉碎，因而设备耐磨损，产品纯度高。 可与多级分级机串联使用，一次生产多个粒度段的产品。 设备拆装清洗方便，内壁光滑无死角。 整套系统密闭粉碎，粉尘少，噪音低，生产过程清洁环保。 控制系统采用程序控制，操作简便。
【技术参数】
参数／规格 | MQW03 | MQW06 | MQW10 | MQW20 | MQW40 | MQW60 | MQW120 |
入料粒度mm | <3 | <3 | <3 | <3 | <3 | <3 | <3 |
产品粒度d97:um | 2～45 |
2～45
|
2～45
|
2～45
|
2～45
| 2～45 |
2～45 |
生产能力kg/h | 2～30 | 30～200 | 50～500 | 100～1000 | 200～2500 | 500～3500 | 800～7500 |
空气耗量m3/min | 3 | 6 | 10 | 20 | 40 | 60 | 120 |
空气压力Mpa | 0.7～0.85 | 0.7～0.85 | 0.7～0.85 | 0.7～0.85 | 0.7～0.85 | 0.7～0.85 | 0.7～0.85 |
装机功率kw | 21 | 42 | 85 | 147 | 282 | 415 | 800 |

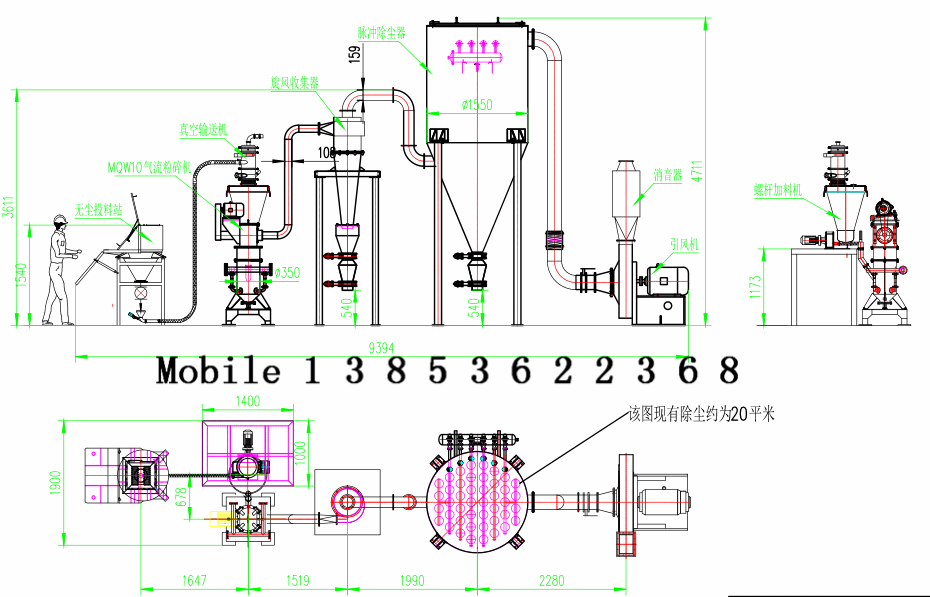

【工艺流程图】
